Cara Mudah Pasang Kamera Mini FPV di Micro Drone

Memasang mini kamera fpv di unit micro drone merupakan hal yang wajib anda lakukan apabila ingin merasakan sensasi balapan drone. Dengan membeli kamera fpv mini yang mereknya cukup banyak dipasaran, anda tinggal memasang dengan mudah kamera tersebut dalam waktu tidak sampai 10 Menit di Drone JJRC H36 maupun micro drone lainnya.

Cara Mudah Pasang Kamera Mini FPV di Micro Drone
Siapkan Drone JJRC H36 Pic : Thedronefiles
Bahan-bahan yang bisa anda siapkan adalah alat solder dan multitester, serta sudah menyiapkan unit micro drone sperti JJRC H36 atau Eachine E010 kemudian kamera FPV mini yang memang dikhususkan untuk micro drone.

Cara Mudah Pasang Kamera Mini FPV di Micro Drone
Gunting Kabel Kemudian Kupas Ujung Kabel Tersebut

Pertama-tama anda bisa menggunting kabel dari camera fpv mini dengan penggunting kabel, kemudian anda kupas sebagian ujung kabel camera fpv tersebut yang nantinya akan disambungkan pada power board drone JJRC H36.

Cara Mudah Pasang Kamera Mini FPV di Micro Drone
Solder Dengan Hati-Hati Karena Power Board Ukurannya Kecil

Kemudian anda bisa langsung menyolder kabel mini kamera fpv tersebut ke power board yang letaknya di belakang drone JJRC H36, dan ingat jangan sampai anda salah menyolder kabel power ini karena dapat meyebabkan konsleting.


Cara Mudah Pasang Kamera Mini FPV di Micro Drone
Pastikan tidak terbalik dalam penyolderan

Agar penyolderan bisa aman, anda tinggal perhatikan gambar diatas dimana kabel merah atau positif berada di sebelah kanan dan negatif berada di sebelah kiri. Setelah itu anda bisa langsung mengecek tegangan dari kabel power board dimana tegangan harus 4 Volt.


Cara Mudah Pasang Kamera Mini FPV di Micro Drone
Cek Kembali Tegangan Pada Power Board

Setelah selesai memasang kamera mini fpv di micro drone, anda bisa mengikat kamera tersebut dengan karet atau membeli separe part dudukan dari mini kamera tersebut di toko online. Apabila mini kamera yang anda beli terdapat pengaturan power, anda bisa menurunkan power TX kamera tersebut agar penggunaan baterai lipo micro drone anda bisa lebih hemat.

Cara Mudah Pasang Kamera Mini FPV di Micro Drone

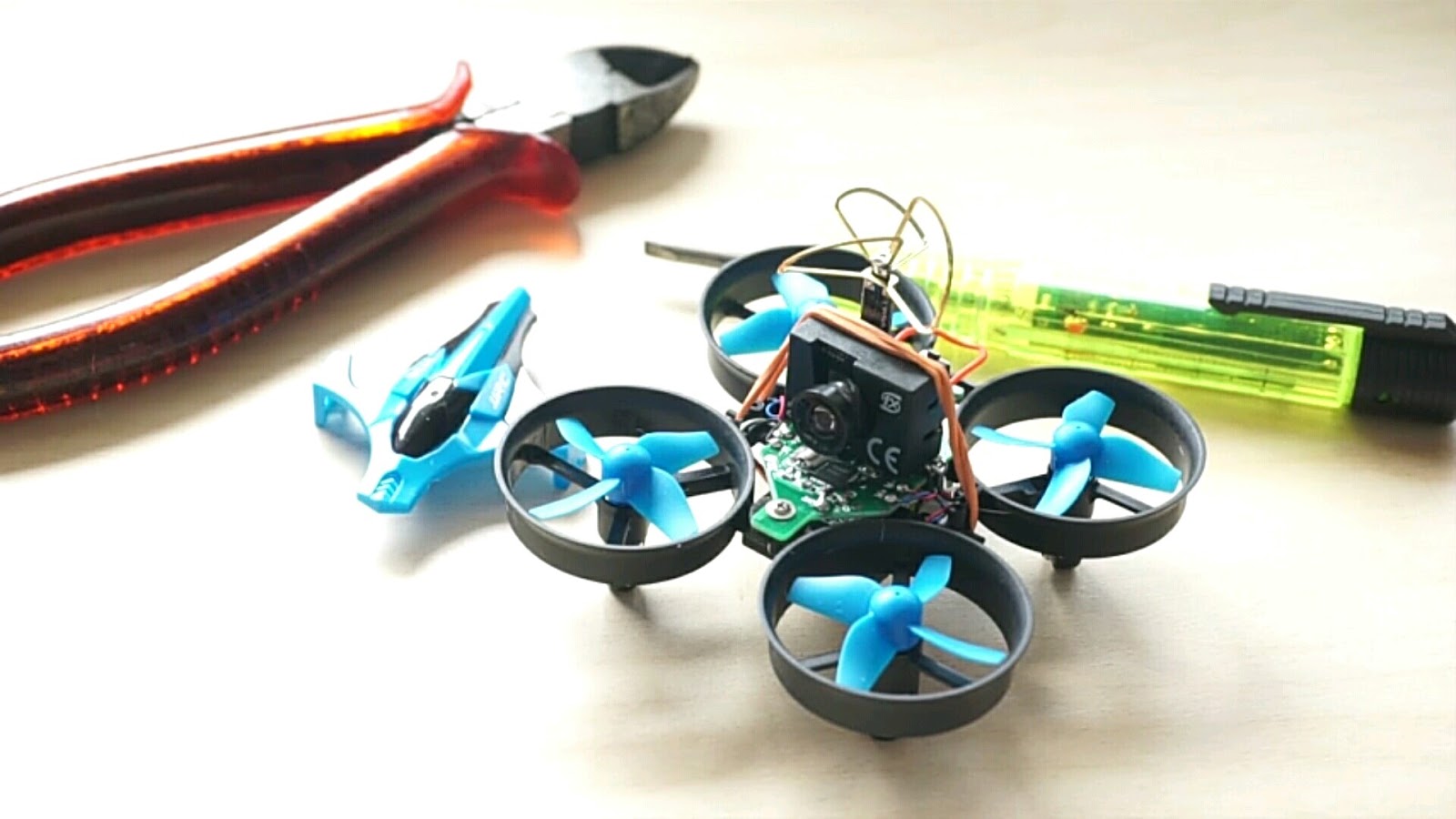

JJRC H36 Ready Fly


Mudah kan untuk pemasangan kamera fpv di drone JJRC H36, anda tinggal solder saja kamera fpv mini tersebut kemudian langsung di hubungkan dengan googles vr. anda sudah bisa langsung merasakan sensasi balapan drone di rumah anda.

Cara Mudah Pasang Kamera Mini FPV di Micro Drone


Dengan menambahkan mini kamera fpv maka waktu terbang drone akan bekurang hanya sekitar 5 menit dan micro drone akan mudah ngedrop powernya, hal ini disebabkan kondisi motor yang di paksa untuk mengangkat beban kamera.

Cara Mudah Pasang Kamera Mini FPV di Micro Drone
Motor 615 Dengan RPM Lebih Tinggi
Untuk itu, diperlukannya mengganti motor micro drone dan baterai lipo dengan kapasitas yang lebih besar agar micro drone dapat terbang dengan baik serta memiliki time flight yang sedikit lebih lama. Anda bisa membeli kebutuhan spare part tersebut di lapak langit selain harga yang ditawarkan terjangkau dan pelayanan tentang pertanyaan barang juga cepat.

Demikian tutorial yang saya sampaikan, semoga bermanfaat dan jangan lupa share dan komen dengan menekan tombol dibawah ini, Terima Kasih.
