Cara Hubungkan Eachine E010 ke Jumper T8SG


Cara Hubungkan Eachine E010 ke Jumper T8SG

Remot Multiprotocol Jumper T8SG, merupakan remot drone yang cocok diterbangkan bersama Eachine E010 atau JJRC H36.

Namun kebanyakan pilot pemula..

Tidak mengerti cara menghubungkan remot ini, istilahnya di Binding ke drone agar dapat di control melalui remot Multiprotocol Jumper T8SG ini.

Caranya sebenarnya cukup mudah ya..

Yang penting anda bisa download dulu model frimwere drone yang akan anda terbangkan di https://www.deviationtx.com/

Kemudian anda bisa instal melalui softwere Walkera yang bisa anda download di bagian sub download pada situs deviationtx.

Cara Menghubungkan Eachine E010 Dengan Multiprotocol Jumper T8SG Dengan Mudah


Memang remot yang satu ini merupakan model yang lama..

Tapi harganya cukup terjangkau sekitar Rp 1.000.000,-.

Dan Multiprotocol Jumper T8SG, memiliki kelebihan dimana banyak sekali fitur yang bisa anda expoler agar drone yang anda terbangkan dapat terbang lebih nyaman.

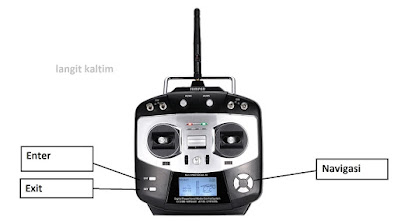

Agar bisa terhubung pastikan anda mengerti fungsi-fungsi tombol yang ada di remot.


Cara Hubungkan Eachine E010 ke Jumper T8SG


Untuk tombol ENT = Enter atau masuk ke menu atau setuju

Untuk tombol EXT = Keluar atau Exit

Untuk tombol Arah merupakan pilihan navigasi yang bisa anda pilih..

Ok lanjut ke tutorial binding ke drone Eachine E010 atau JJRC H36..!

1# Menyalakan Remot Kemudian Tekan Tombol ENT dibagian sebelah kanan remot

Cara Hubungkan Eachine E010 ke Jumper T8SG
Pilih Model Menu Untuk Ubah Setingan Drone



2# Pilih menu pertama yaitu Model menu lalu tekan ENT


Cara Hubungkan Eachine E010 ke Jumper T8SG


3# Tekan Navigasi kebawah ke pilihan " Model Name" atau anda bisa memberikan nama data drone anda..

Cara Hubungkan Eachine E010 ke Jumper T8SG

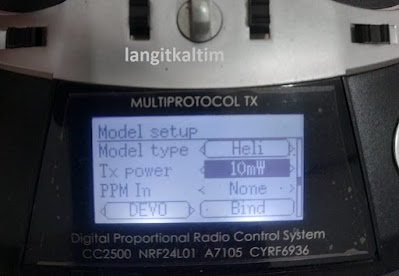

Setingan TX Power Jumper T8SG


4# Tekan Navigasi lagi kebawah pilih "TX Power" bisa ke 30mW atau ke lebih tinggi 150mW bila mau terbang dengan jarak jauh..

5# Arahkan lagi navigasi kebawah hingga menemukan menu "Devo" atau pilihan frimwere drone dan tekan tekan Navigasi ke kanan agar dapat merubah frimewere tersebut..

Cara Hubungkan Eachine E010 ke Jumper T8SG



6# Cari pilihan frimwere multiprotocol "MJXq"

7# Kemudian anda bisa tekan tombol ENT, maka anda akan menemukan menu Format yang bisa anda geser ke kanan dan carilah pilihan "E010" lalu tekan tombol EXT

8# Pada tahap ini nyalakan drone eachine E010 dan tempatkan di tempat yang aman agar tidak melukai anda, karena ketika nanti di Bind maka drone Eachine E010 akan langsung terbang.

Cara Hubungkan Eachine E010 ke Jumper T8SG
Drone langsung terhubung dengan jumper


9# Kemudian Anda bisa langsung test dengan menekan navigasi kebawah untuk ke menu selanjutnya yaitu "RE-Init" dan drone akan menyala dan bisa di terbangkan.

10# Selanjutnya Anda bisa simpan model tersebut dan remot Remot Multiprotocol Jumper T8SG akan terus bind ketika anda menyalakan pertama kali remot tersebut.

11# Apabila ingin mengganti model drone, maka bisa ke menu "Model Setup" kembali, lalu bisa mengulang caranya dari point no 1 diatas.

Mengapa Ada Pesan Ch3 is 0% dan Safe Value =-100% Bagaimana Cara Menghilangkannya?


Cara Hubungkan Eachine E010 ke Jumper T8SG
Notifikasi Ch3 Safe Value -100%


Ok baik,,

Untuk pemberitahuan tersebut, sebenarnya bisa anda abaikan saja..

Tapi kalau anda ingin menghilangkannya bisa saja..

Intinya di dalam pesan tersebut hanya memberitahukan bahwa..

CH3 atau Channel 3 yang merupakan bagian dari menu Throtle = Gas Naik turun pada drone..

Memiliki nilai sebesar 0% saja..

Dan pemberitahuan "Save Value= -100%" artinya hanya menyuruh kita agar parameter Ch3 yang tadinya 0% diganti dengan nilai -100%..

Cara Hubungkan Eachine E010 ke Jumper T8SG
Ketekan Arming Atau Switch



Dimana sebenarnya anda disuruh membuat sebuah menu "Arming" pada drone dengan menggunakan bagian Switch atas kanan SW (A-B) atau Switch kiri SW ( D -B )

Untuk menggantinya anda bisa mengikuti langkah berikut :

1# Anda bisa menekan tombol "ENT"

2# Lalu pilih "Model Menu" kembali

3# Pilih Menu No 2 yaitu "Mixer", lalu akan muncul berbagai setingan Channel yaitu C1= AIL C2= ELE C3= THR dan C4= RUD, Jadi C1 artinya Channel 1 dan seterusnya..

4# Kemudian, anda bisa pilih setingan CH3 atau THR yang merupakan Throttle, anda bisa menekan kebawah hingga kebagian "3-THR" lalu tekan ENT

5# kemudian tekan navigasi kebawah dan pilih menu "Safety" geser navigasi ke Kanan hingga ada pilihan AIL dan terus geser ke kanan hingga anda menemukan "SW A0 hingga ke SW B0"

Cara Hubungkan Eachine E010 ke Jumper T8SG


6# Anda bisa memilih "SW B0" yaitu merupakan switch ( ketekan ) bagian atas remot yang bertulisan sebelah kiri SW bawah D dan B..

7# Jadi pada bagian ini, sebenarnya anda mengatur "Arming" pada drone agar bisa di nyalakan propellernya, ketika drone mau anda terbangkan terbangkan..

8# Untuk pilihannya bisa terserah anda mau mengaturnya dimana, apakah mau di SWB kah atau SWA kah.. itu terserah anda nyaman nya dimana..

9# Nah untuk pilihan angkanya, merupakan pilihan ketekan dari switch SW tersebut dimana kalau SWA0 artinya ketekan SW dibagian A pada posisi atas ketekan.. Bila SWA1 artinya ketekan bagian tengah..dan SWA2 artinya bagian bawah..

10# Fungsi ini layaknya seperti Tuas Persneling bila anda ingin memindahkan gigi transmisi.

11# Ketika anda bind ke Eachine E010, anda bisa mainkan pengaturan arming yang anda buat sebelumnya entah di SWB0 atau SWA0, lalu atur switch maka drone akan menyala..

Cara Hubungkan Eachine E010 ke Jumper T8SG



Apabila anda ingin menghubungkan remot multiprotocol Jumper T8SG pada drone lain, maka anda bisa mencari modul yang tepat pada setingan frimwere multiprotocol..

Karena setingan pada setiap drone rata-rata sama..

Seperti drone Syma, MJX atau drone race lainnya..

Demikian artikel cara menghubungkan Eachine E010, ke Remot Multiprotocol Jumper T8SG

Semoga bermanfaat untuk anda..

Terima kasih
